製品案内
製品名 銘柄 荷姿 入目
(紙袋)
特徴 備考
重質炭酸
カルシウム
微粒子
(エスカロン)
#3500
#2000
#1500
#800
#200
#100
紙袋
フレコン
20kg
25kg
高度な粉砕分級技術により精製した超微粒子炭酸カルシウムです。 ポリオレフィン等衛生協議会

ポリオレフィン等合成樹脂製食品容器、包装等に関する確認証明


会員番号 C050
登録番号 NJ-0877




会員番号 C050
登録番号 NJ-4837




会員番号 C050
登録番号 NJ-0877
紙袋
フレコン
ローリー
汎用品
特級
一級
特級#3
紙袋
フレコン
ローリー
20kg
25kg
30kg
汎用品として、ゴム、塗料、プラスチック等、ひろくご使用いただいております。
表面処理品
SCPシリーズ
E-#3520
E-#2010
E-#1510
E-#110
E-#45

紙袋
フレコン

20kg
25kg
30kg
重質炭酸カルシウムの粒子表面を有機物により処理した製品で、超微粉製品から汎用製品まで各種銘柄を取り揃えております。
食品添加用 カルシーF 紙袋
フレコン
20kg
25kg
30kg
食品添加物規格品
砂状炭カル Gシリーズ 100
60
50
紙袋
フレコン
ローリー
30kg 0.3ミリ以下の白色砂状炭カルを用途目的に応じ分級精製したものです。
粒状炭カル Kシリーズ K重炭
1
2
3
5
紙袋
フレコン
ローリー
25kg 0.3ミリ以上の白色砂状炭カルを用途目的に応じ分級精製したものです。
寒水砕石
(白王砕石)
5分
3分
2分
1.5分
1.2分
1分
8厘(7厘)
5厘
3厘
リシン用混合品
紙袋
フレコン
ローリー
25kg
20kg
30kg
0.5から20ミリまでの白色結晶石灰石を用途目的に応じ分級精製したものです。
一般建材用として好評を博しております。

機能性フィラー SCP-Hシリーズ 別紙カタログ参照
ACPシリーズ
複合フィラー
WACシリーズ
その他 サンペレット 紙袋 25kg 後述 別紙カタログ参照
ラインパウダー 紙袋 20kg
蛍石(弗化カルシウム) 紙袋 25kg

その他取り扱い商品

 製品物性試験表(1)

本社工場(岡山)


ページのトップへ

品名 試験項目
比表面積 平均粒子径 45μm篩残分 見掛密度 吸油量 白色度 水分
cm2/g Aμm Bμm % g/ml ml/100g % %
#3500 28000 0.79 1.0 0.0 0.25 37.0 95.0 0.6
#2000 20000 1.11 1.8 0.0 0.30 33.0 94.5 0.3
#1500 15000 1.48 2.8 0.0 0.36 29.0 94.5 0.3
#800 13000 1.71 3.5 0.0 0.38 27.0 94.0 0.3
#200 11000 2.02 4.0 0.0 0.42 25.0 94.0 0.2
#100 10000 2.22 5.0 0.0 0.45 24.0 94.0 0.2
特級 8000 2.77 7.0 0.0 0.55 22.0 94.0 0.2
6500 3.42 9.0 0.5 0.60 20.0 93.5 0.2
一級 4000 5.56 20.0 1.0 0.70 18.0 93.5 0.2
特級#3 2500 8.89 22.0 1.0 0.90 16.0 93.0 0.2

測定方法へ

福島工場


ページのトップへ

品名 試験項目
比表面積 平均粒子径 45μm篩残分 見掛密度 吸油量 白色度 水分
cm2/g Aμm Bμm % g/ml ml/100g % %
#2000 21500 1.03 1.8 0.0 0.28 32.0 95.0 0.4
#1500 15000 1.48 2.8 0.0 0.38 28.0 95.0 0.3
#800 13000 1.71 3.5 0.0 0.40 24.0 95.0 0.3
#200 11000 2.02 4.0 0.0 0.45 23.0 95.0 0.2
#100S 10.500 2.11 5.0 0.0 0.48 23.0 94.5 0.2
#100M 9000 2.5 7.0 0.2 0.55 22.0 94.5 0.2
6500 3.42 12.0 1.0 0.60 20.0 94.0 0.2
特級 5000 4.44 17.0 1.0 0.70 18.0 93.5 0.2
一級 3500 6.35 22.0 1.0 0.80 16.0 93.0 0.2

測定方法へ

 製品物性試験表(2)

食品添加物用炭酸カルシウム


ページのトップへ

検査項目 カルシーFシリーズ 検査方法
#2000 #6402 #9860
外観   白色微粉末 白色微粉末 白色粉末 目視
篩残分(45μm) 0.0003 0.008 0.003 JIS K5101に準拠
白色度B値 96.8 96.5 96.0 反射率計
見掛比重 g/ml 0.35 0.48 0.56 JIS K5101に準拠
平均粒子径 μm 2.50 5.00 9.00 レーザー回折式粒度分布測定器
性状   白色の微粉末/においなし 食品添加物公定書 第9版
CaCO3含有量 98.0〜102%
塩酸不溶物 0.20以下
遊離アルカリ   赤色消失
μg/g Pbとして3以下
アルカリ金属及び
マグネシウム
1.0以下
バリウム Baとして0.030以下
ヒ素 μg/g Asとして3以下
乾燥減量 2.0以下

(3)食品衛生法(昭和22年法律第233号)第52条の添加物製造業許可番号
岡山県指令 新保 第150001号、備北保 第090363号

(4)「カルシーF」の使用例
培地 ペットフード 歯磨き粉 漬物添加用
麺類 粉ミルク ガム 醤油
プレミックス粉 かまぼこ 焼き菓子 ビスケット
豆腐のにがり ふりかけ

測定方法へ

表面改質炭酸カルシウム(SCPシリーズ)


ページのトップへ

品名 試験項目
比表面積 平均粒子径 45μm篩残分 見掛密度 吸油量 白色度 水分
cm2/g Aμm Bμm % g/ml ml/100g % %
E#3520 28000 0.79 1.0 0.0 0.50 16.0 93.5 0.3
E#2010 20000 1.11 1.8 0.0 0.55 20.5 93.5 0.2
E#1510 15000 1.48 2.8 0.0 0.60 17.0 93.5 0.2
E#810 13000 1.71 3.5 0.0 0.65 16.5 93.0 0.2
E#110 11000 2.02 4.0 0.0 0.70 16.0 93.0 0.2
E#80 8000 2.78 7.0 0.0 0.80 15.0 93.0 0.1
E#45 2500 8.89 22.0 1.0 1.10 13.0 92.0 0.1

※製造工場により、品種・性能が異なる場合がある

測定方法へ

測定方法


ページのトップへ




吸油量:

試料に煮アマニ油を滴下しつつ練り合わせ、全体が鋼ベラで、ラセン状に巻き起こる点を終点とする。
(JIS・K5101)

煮アマニ油使用量(ml)×100
──────────────
試料(g)

水分: 電子式水分計
カールフィッシャー水分計
粒度分布: レーザー回析式粒度分布測定器 <マイクロトラック・ベル マイクロトラックシリーズ><島津 SALDシリーズ>ロボットシフタ
比表面積: 試料を一定の多孔度をもつ圧縮体に成形し、その圧縮体を通過する一定空気量に対する抵抗の度合(通過時間)によって算出する1g当たりの表面積。(ブレーン透過法)
45μm篩残分: 45ミクロン篩で試料1kgを水洗いし、乾燥後に篩上残分秤量し、重量%で表す。
Aμm 比表面積径:

比表面積を測定した数値を利用し粒子が全て球形と仮定した場合の粒子径

  6
比表面積径 = ──────────── × 10,000
   比表面積×2.7

Bμm 平均粒子径: 重量累積粒度分布の50%径
見掛密度:

試料を目開き0.5mmの篩い上に採り、ハケで軽く掃いて、分散落下させ下に置かれた30ml容器に受け、その重量を測定する。(JIS・K5101)

容器内の試料の重さ(g)
──────────────
容器の容量(ml)

白色度: 反射率計

砂状炭カル・粒状炭カル


ページのトップへ

本社工場
分類 製品名 平均粒径 見掛密度
μm g/ml




G-100 65 1.10
G-60 85 1.20
G-50 120 1.25
K重炭 120 1.28




K-1(1厘) 270 1.32
K-2(2厘) 400 1.42
K-3 700 1.45
K-5 1400 1.45

寒水砕石


ページのトップへ

分類 製品名 粒度構成(mesh) 用途








3厘 18 〜 32

ガラス

飼料

農薬

塗料

テラゾー

合成樹脂

バンカーサンド

造園

建材

5厘 10 〜 18
8厘(7厘)  8 〜 10
1分 6.5 〜 8
1.2分 5 〜 6.5
1.5分 4 〜 5
2分 3 〜 4
3分 2 〜 3
5分 2 〜

機能性フィラー


ページのトップへ

特殊カップリング剤処理炭酸カルシウム[SCP-Hシリーズ]

特殊カップリング剤を用いた表面処理炭酸カルシウムで、フレキシブルコンテナー、紙袋の包装形態をご用意しています。
不飽和ポリエステル、アクリル樹脂などの熱硬化性樹脂に配合した場合、次のような特徴を発揮します。
・熱硬化性樹脂に剛性・靭性を付与します。
・コンパウンドの減粘効果が付与され、高充填が可能となります。
・成形品の耐汚染性、耐酸性効果を向上できます。
品名 比表面積 平均粒子径 吸油量 白色度 水分
cm2/g Aμm Bμm ml/100g % %
SCP-H200 20000 1.11 2.0 18 95.0 0.2
SCP-H100 11000 2.02 4.0 16 95.0 0.2
帯電防止炭酸カルシウム[ACPシリーズ]

内部練りこみ型帯電防止炭酸カルシウムです。炭酸カルシウムをアニオン界面活性剤で特殊加工することにより、
加工性の向上と帯電防止効果の長期持続性を可能にしました。
フレキシブルコンテナー、紙袋の包装形態をご用意しています。
ポリオレフィン、塩化ビニル、ポリエステルなど広範囲な熱可塑性樹脂に適応可能です。
比較的Tgの高い樹脂に配合した場合、帯電防止効果を発揮し、また以下の特徴を有しています。
・耐熱性が良好で、樹脂の熱分解による着色・変質を抑制します。
・分散性が良好で、フィルムから成形品に至るまで広範囲の成形条件に適応します。
・成形直後から帯電防止効果を発現し、さらに長期間にわたって効果を持続します。
・透明品用途には不適ですが、高白色度の炭酸カルシウムを使用しているため、製品の美観を損ないません。
品名 比表面積 平均粒子径 吸油量 白色度 水分
cm2/g Aμm Bμm ml/100g % %
ACP-1550S 15000 1.48 2.5 16 94.0 0.2
複合フィラー

AHTシリーズ:タルク/炭酸カルシウム 複合フィラー
・特徴

オレフィン系樹脂に、剛性付与を目的としてタルクのみを添加した場合、耐衝撃性が低下してしまう欠点がありました。
それを解決するのが、タルク/炭酸カルシウムの複合フィラーであるAHTシリーズです。
フィラーが一次粒子径で分散し、タルクの持つ剛性と、炭酸カルシウムの持つ耐衝撃性の、相反する機械持性双方の向上が期待できます。
さらに、有機薬剤で表面改質しているため、分散性に優れ、作業性の向上も期待できます。

WACシリーズ

酸化カルシウム表面処理
・特徴

ゴム、プラスチックなどの樹脂やシーリング剤への無機フィラーの利用が増加する一方で、含有する水分に起因するトラブルも増えています。
一般に、無機フィラーの粒子表面は親水性であるため保管中に空気中の水分を吸着するなどして、使用時に思わぬトラブルの原因となります。

WACシリーズは水分を嫌う環境下で水分を吸収し、添加型気泡防止剤として材料を乾燥した時と同様の効果を発揮します。
表面処理を施しているため樹脂に対して分散性、相溶性が向上し、シーリング剤の液性向上効果が期待できます。

チタン酸化合物の開発


ページのトップへ


・はじめに
近年、電気通信において情報量の増加に対応すべくデジタル化をはじめ電波の高周波化、さらには回路を流れる電流の高速化が進められ、その素材として高誘電率のチタン酸バリウム等が使用されてきました。
その中で課題として、高誘電率であるがゆえに発熱が大きく、電力ロスが大きい事があげられ、それに対応すべく素材が注目されています。
そのような用途に対して今回チタン酸化合物の中でもチタン酸バリウムより誘電率は低いものの熱効率のよいチタン酸カルシウム等の開発に着手しました


・製造方法
製造方法は固相法で、2種のフィラーを高せん断で撹拌し、一次粒子化。その後、焼成、粉砕、粒度調整を行い製品化とします。
この2種のフィラーの一次粒子化に関しては、弊社が長年培ってきましたハイブリット化と言う技術で他社にはない技術となります。

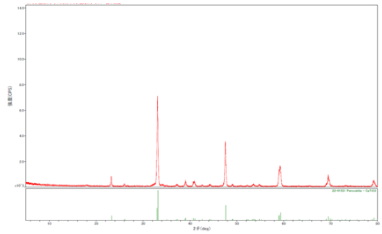

・チタン酸カルシウムの製品物性 ・ X線回折結果
真比重(g/ cm3) 4.0
水分(%) 0.1以下
CaTiO3(%) 99.0以上
その他成分(%) 1.0未満
元素比(Ca/Ti) 1/1
pH 10
蛍石(弗化カルシウム) 蛍石(弗化カルシウム)

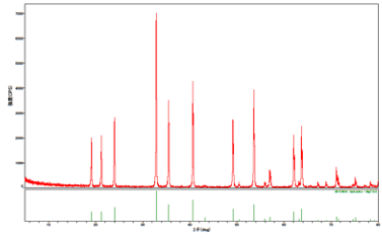

・チタン酸マグネシウムの製品物性 ・ X線回折結果
真比重(g/ cm3) 3.8
水分(%) 0.1以下
CaTiO3(%) 99.0以上
その他成分(%) 1.0未満
元素比(Ca/Ti) 1/1
pH 9.5
蛍石(弗化カルシウム) 蛍石(弗化カルシウム)

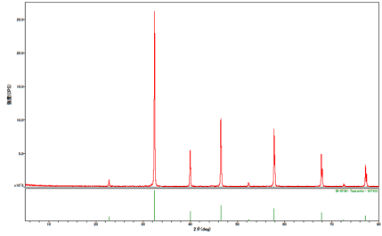

・チタン酸ストロンチウムの製品物性 ・ X線回折結果
真比重(g/ cm3) 5.0
水分(%) 0.1以下
CaTiO3(%) 99.0以上
その他成分(%) 1.0未満
元素比(Ca/Ti) 1/1
pH 9.5
蛍石(弗化カルシウム) 蛍石(弗化カルシウム)

その他の製品概要


ページのトップへ

品名 入目(kg) 比重(g/ml) 組成 特徴
サンペレット 25 1.9 CaCO3 80% 樹脂分 20% ポリオレフィン系樹脂の改質材として分散良好
ラインパウダー 20 2.7 CaCO3 98.5% 手の荒れないグランドライン用パウダー

■蛍石(弗化カルシウム)
蛍石(弗化カルシウム)    成分
項 目 規格値
CaF 96.0%
SiO2 3.0%
MgO 0.0%
Al2O3 0.1%
Fe2O3 0.1%
others 0.8%
100%

・特徴
・天然の蛍石を粉砕、分級した灰白色粉末の結晶性弗化カルシウムです。無味、無臭で安全性も高く非常に安定した物質です。
・耐熱性、耐薬品性などの物理、化学的に優れた粉体無機材料です。
・屈折率も低く、電気を通しにくい電気絶縁性などの特性をもっています。粉砕、分級の設備も充実しており安定した品質の製品を作り出すことができます。


・用途
光学ガラスのレンズ、石灰窒素の原料、不純物の除去用として製鋼業、セメント、製銑用など幅広く使用されているが本製品は、更に微粉砕されている為に他の無機材料同様に樹脂、塗料などの充填材として使用可能です。

・物性
項目 STH#100
外観   灰白色粉末
比表面積 cm2/g 6.800
45μm篩残 0.0005
白色度 82.5
水分 0.13
平均粒子径 μm 5.242


その他取り扱い商品


ページのトップへ

分類 製品名 用途
軽石 石川ライト2号〜6号 吹付リシン・内装壁材・濾過用・園芸用
珪砂 フ リーマントル 内装壁材・鋳造
珪石粉末 純珪石粉末 塗料・接着剤・洗剤・ワックス
海石 鹿島石 外装壁材
銅スラグ ブラックダイヤ 塗料・建材・人口大理石・接着剤
白雲母 マイカ 塗料・内装壁材
蛭石 ヒルコン 耐火・断熱・園芸
沸石 ゼオライト 水処理・園芸・ペット用
セラミックサンド セラサンド 道路舗装用・外装壁材
セピオライト ミラクレー・ミルコン 粘度調整・アスベスト代替用
アタゲル アタパルジャイト 粘度調整用
タルク PKP-53S、FM-65、その他 樹脂・塗料・接着剤
クレー(カオリン)   塗料・塗工用・インキ用
シラスバルーン   断熱保温材・電気絶縁材・消化剤
木粉   建材・塗料・樹脂
紙粉   建材・塗料・樹脂
消石灰   食品・ブレーキ摩擦材・中和剤
生石灰 モイストップ 樹脂の気泡防止剤
硬質砕石 1号 レジコン
軽質炭酸カルシウム   ゴム・塗料・アルミ精錬・食品・接着剤
珪藻土   濾過助剤・煉瓦・土壌改良材・内外壁材
沈降性硫酸バリウム   塗料・樹脂
硫酸バリウム   樹脂・ゴム
陶石 セルベン 床材・塗料
玉石   庭園用・樹脂用
塩化マグネシウム
パルプ粉 セルロード 合材プラント


戻る

HOME

次へ
